Частотный преобразователь: как правильно выбрать, подключить и не потерять деньги

Частотный преобразователь: как правильно выбрать, подключить и не потерять деньги

Где на самом деле теряются деньги

В большинстве промышленных и коммунальных объектах, частотные преобразователи (ПЧ) устанавливаются либо «по умолчанию», либо «по совету поставщика». В результате:

• оборудование работает вне оптимального режима

• экономия электроэнергии не достигается

• срок окупаемости растягивается в 2–3 раза

Парадокс заключается в том, что частотный преобразователь сам по себе не является готовым решением. Это лишь один из элементов системы, эффективность которого напрямую зависит от правильного подбора, настройки и интеграции в технологический процесс.

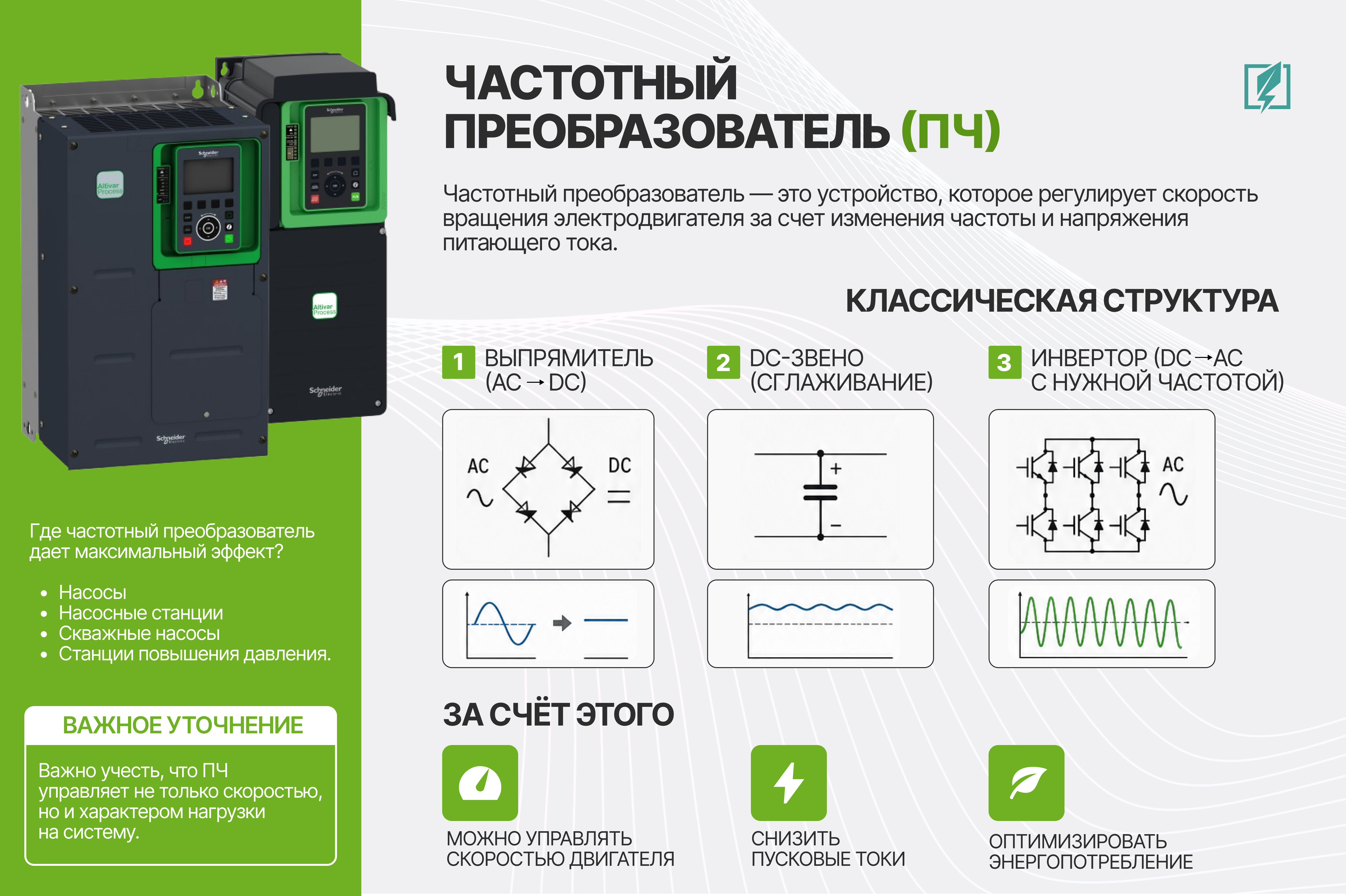

Что такое частотный преобразователь и как он работает

Частотный преобразователь — это устройство, которое регулирует скорость вращения электродвигателя за счет изменения частоты и напряжения питающего тока.

Классическая структура:

1. Выпрямитель (AC → DC)

2. DC-звено (сглаживание)

3. Инвертор (DC → AC с нужной частотой)

За счет этого:

• можно управлять скоростью двигателя

• снизить пусковые токи

• оптимизировать энергопотребление

Важно учесть, что ПЧ управляет не только скоростью, но и характером нагрузки на систему.

Где частотный преобразователь дает максимальный эффект

Насосы, насосные станции, включая скважные насосы и станции повышения давления.

Это ключевая область применения, именно в таких применениях достигается максимальный эффект.

При классическом регулировании:

• расход регулируется задвижками

• двигатель работает на полной мощности

С частотным преобразователем:

• скорость вращения насоса уменьшается (классическая работа по датчику давления)

• энергопотребление электродвигателя насоса уменьшается

В результате применения ПЧ:

• экономия электроэнергии до 30–50%

• снижение гидроударов

• увеличение ресурса оборудования

Вентиляция и HVAC

• вентиляторы почти всегда работают с переменной нагрузкой

• Частотник позволяет гибко регулировать расход воздуха

Эффект:

• снижение энергопотребления

• уменьшение шума

• стабильные параметры системы

Промышленность (конвейеры, компрессоры)

• плавный запуск

• контроль момента

• снижение механических нагрузок

Как правильно выбрать частотный преобразователь

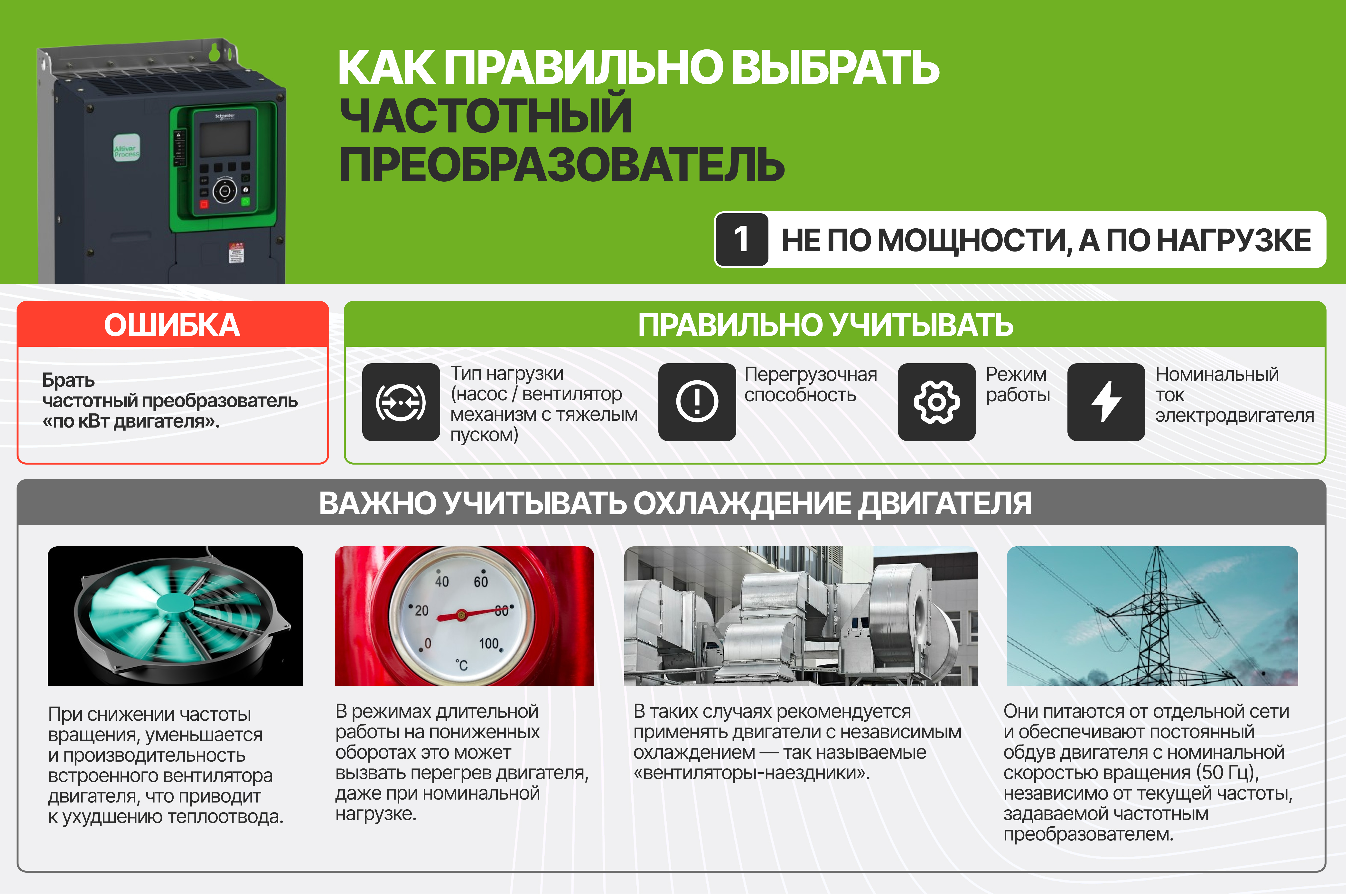

1. Не по мощности, а по нагрузке

Ошибка: брать ПЧ «по кВт двигателя».

Правильно учитывать:

• тип нагрузки (насос / вентилятор / механизм с тяжелым пуском)

• перегрузочную способность

• режим работы

• номинальный ток электродвигателя

При работе электродвигателя с частотным преобразователем необходимо учитывать важный фактор охлаждения.

При снижении частоты вращения уменьшается и производительность встроенного вентилятора двигателя, что приводит к ухудшению теплоотвода.

В режимах длительной работы на пониженных оборотах это может вызвать перегрев двигателя, даже при номинальной нагрузке.

В таких случаях рекомендуется применять двигатели с независимым охлаждением — так называемые «вентиляторы-наездники».

Они питаются от отдельной сети и обеспечивают постоянный обдув двигателя с номинальной скоростью вращения (50 Гц), независимо от текущей частоты, задаваемой частотным преобразователем.

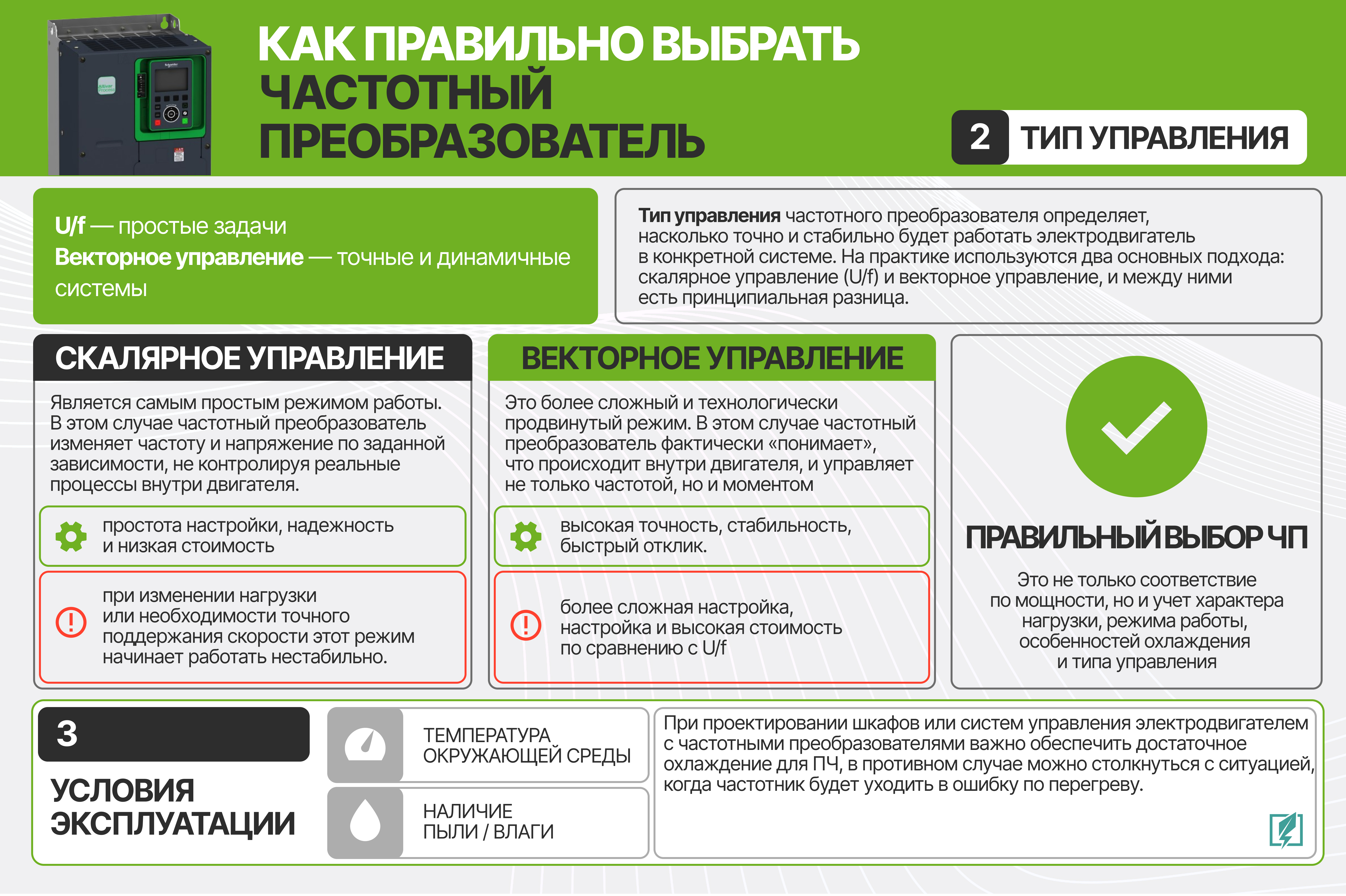

2. Тип управления

Тип управления частотного преобразователя определяет, насколько точно и стабильно будет работать электродвигатель в конкретной системе. На практике используются два основных подхода — скалярное управление (U/f) и векторное управление, и между ними есть принципиальная разница.

• U/f — простые задачи

• векторное управление — точные и динамичные системы

Скалярное управление, или U/f, является самым простым режимом работы. В этом случае частотный преобразователь изменяет частоту и напряжение по заданной зависимости, не контролируя реальные процессы внутри двигателя. Такой подход хорошо подходит для задач, где не требуется высокая точность — например, для насосов или вентиляторов. В этих системах нагрузка относительно предсказуемая, и двигатель может работать стабильно даже без точного контроля момента. Основное преимущество U/f — это простота настройки, надежность и низкая стоимость. Однако при изменении нагрузки или необходимости точного поддержания скорости этот режим начинает работать нестабильно.

Векторное управление — это более сложный и технологически продвинутый режим. В этом случае частотный преобразователь фактически «понимает», что происходит внутри двигателя, и управляет не только частотой, но и моментом. Он моделирует магнитное поле и может независимо регулировать токи, что позволяет точно контролировать работу привода. Благодаря этому достигается высокий пусковой момент, стабильная работа на низких оборотах и точное поддержание скорости даже при переменной нагрузке. Такой режим применяется в более требовательных задачах, например в конвейерах, компрессорах или подъемных механизмах, где важна динамика и предсказуемость работы системы.

Если упростить, то скалярное управление — это когда мы просто задаем скорость и ожидаем, что двигатель будет ее держать, а векторное управление — это когда система контролирует сам процесс работы двигателя и адаптируется к нагрузке.

На практике выбор достаточно простой: для стандартных задач вроде насосов и вентиляции чаще всего достаточно U/f управления, а во всех случаях, где есть переменная нагрузка, требования к точности или сложные режимы работы, следует использовать векторное управление.

3. Условия эксплуатации

• температура окружающей среды

• наличие пыли / влаги

Эти параметры критически важно учитывать при выборе частотного преобразователя. Тепловыделение — именно это часто игнорируется при проектировании шкафов и систем управления. При проектировании шкафов или систем управления электродвигателем с частотными преобразователями важно обеспечить достаточное охлаждение для ПЧ, в противном случае можно столкнуться с ситуацией, когда частотник будет уходить в ошибку по перегреву. В случае наличия высокой влажности или воздействия брызг воды, природных осадков, в линейке частотных преобразователей Schneider Electric присутствует серия ATV 320 со степенью защиты IP66.

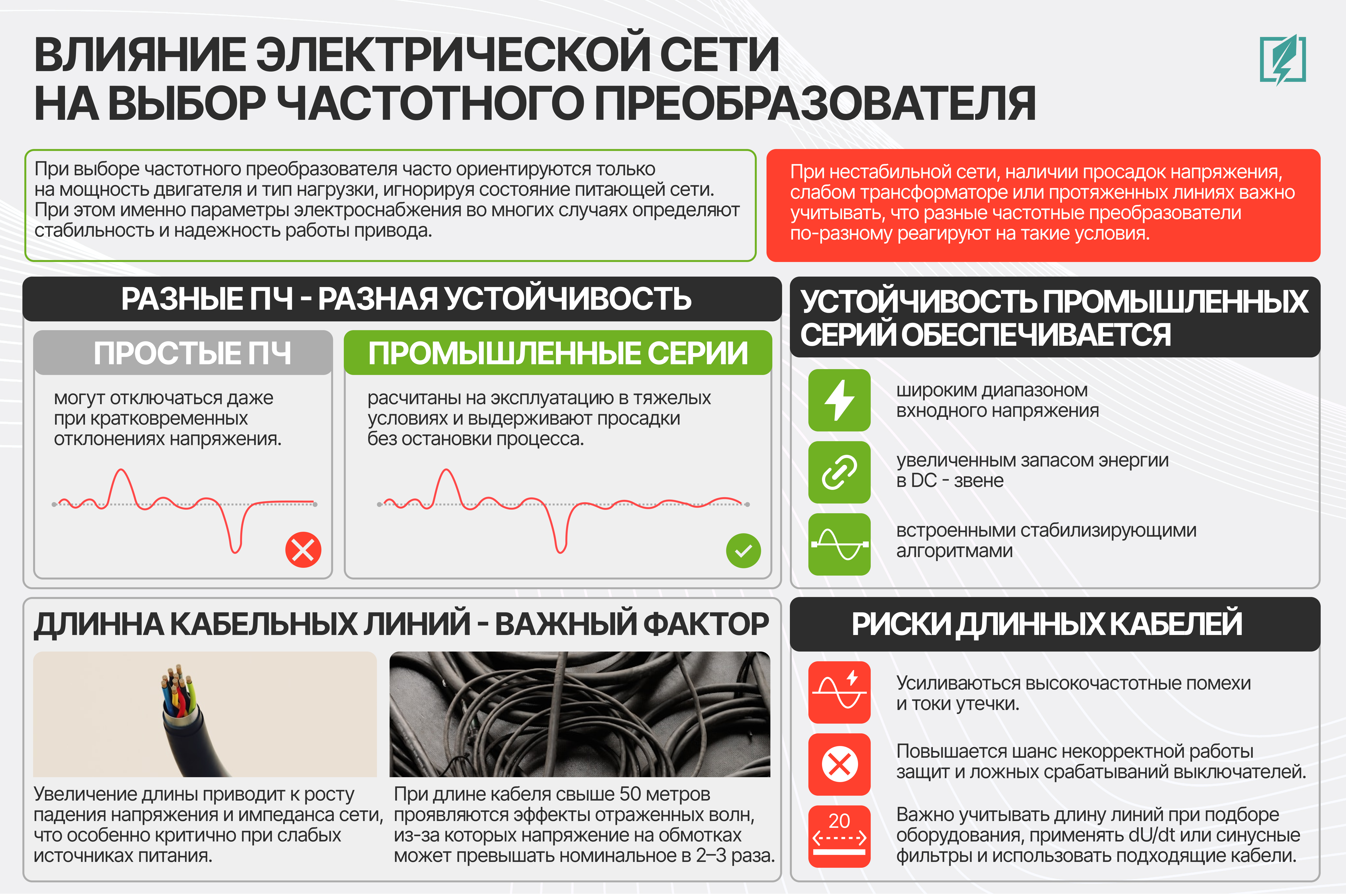

4. Влияние электрической сети на выбор частотного преобразователя

При выборе частотного преобразователя часто ориентируются только на мощность двигателя и тип нагрузки, игнорируя состояние питающей сети. При этом именно параметры электроснабжения во многих случаях определяют стабильность и надежность работы привода.

При нестабильной сети, наличии просадок напряжения, слабом трансформаторе или протяженных линиях важно учитывать, что разные частотные преобразователи по-разному реагируют на такие условия. Более простые модели могут отключаться даже при кратковременных отклонениях напряжения, тогда как промышленные серии рассчитаны на эксплуатацию в подобных режимах и способны выдерживать просадки без остановки технологического процесса.

Если рассматривать линейку Schneider Electric, это различие хорошо видно на практике. Компактные решения уровня Altivar Machine (ATV320) оптимальны для стандартных задач и относительно стабильных сетей. В то же время серии Altivar Process, такие как ATV630 и ATV930, изначально проектируются для работы в реальных промышленных условиях, где качество электроснабжения часто далеко от идеального.

Их повышенная устойчивость обеспечивается более широким диапазоном входного напряжения, увеличенным запасом энергии в DC-звене и встроенными алгоритмами (например, ride-through), позволяющими приводу продолжать работу при кратковременных просадках или автоматически восстанавливаться после них.

Качество электросети влияет не только на надежность работы, но и на срок службы оборудования. При наличии гармоник, перекоса фаз или нестабильного напряжения частотный преобразователь работает в режиме постоянной компенсации, что приводит к дополнительному нагреву, увеличению потерь и вероятности аварийных отключений. В таких условиях стандартных решений может быть недостаточно, и требуется либо применение более устойчивых серий, либо установка дополнительных элементов — сетевых дросселей и фильтров.

Отдельно следует учитывать длину кабельных линий. Причем это касается как питающего кабеля до ПЧ, так и линии от преобразователя до двигателя. Увеличение длины приводит к росту падения напряжения и импеданса сети, что особенно критично при слабых источниках питания. Однако наибольшие риски возникают на стороне двигателя. При длине кабеля свыше 50 метров проявляются эффекты отраженных волн, из-за которых напряжение на обмотках может превышать номинальное в 2–3 раза. Это ускоряет старение изоляции и повышает вероятность ее пробоя.

Дополнительно длинные кабели усиливают высокочастотные помехи и токи утечки, что может приводить к некорректной работе защит и ложным срабатываниям автоматических выключателей.

В таких условиях недостаточно просто установить частотный преобразователь. Необходимо учитывать длину линий при подборе оборудования, применять dU/dt или синусные фильтры и использовать кабели с соответствующей конструкцией и экранированием.

Если обобщить, электрическая сеть является полноценной частью системы привода. Игнорирование ее параметров приводит к тому, что даже правильно подобранный частотный преобразователь не обеспечивает стабильной работы.

В таких случаях уже недостаточно просто «поставить ПЧ». Необходимо:

• учитывать длину линии при подборе

• применять dU/dt или синусные фильтры

• правильно выбирать кабель (экранированный, с нужной конструкцией)

Если упростить, электрическая сеть — это не «фон», а часть системы привода. И если ее параметры не учитывать, даже правильно подобранный частотный преобразователь не даст стабильной работы.

ПЧ чувствителен к качеству питания значительно сильнее, чем обычный двигатель.

Поэтому слабая сеть, просадки напряжения и длинные кабели — это не второстепенные факторы, а прямые ограничения при выборе оборудования.

7 критических ошибок при выборе ПЧ

1. Выбор «впритык» по мощности

→ перегрев и аварии

2. Игнорирование перегрузочной способности

→ ПЧ не выдерживает пусковые режимы

3. Неправильный режим управления

→ нестабильная работа

4. Отсутствие фильтров и дросселей

→ помехи и повреждение оборудования

5. Длинный кабель без учета dU/dt

→ разрушение изоляции двигателя

6. Игнорирование охлаждения

→ ключевая причина выхода из строя

7. Неправильная защита

→ ложные срабатывания автоматов

Влияние электрической сети на работу частотного преобразователя

При выборе частотного преобразователя важно учитывать не только мощность двигателя и тип нагрузки, но и состояние питающей сети. Именно поэтому грамотный подбор частотников всегда включает анализ качества электроснабжения.

Просадки напряжения, слабые трансформаторы и длинные кабельные линии могут приводить к нестабильной работе ПЧ, аварийным отключениям и дополнительному нагреву оборудования. Кроме того, сам частотный преобразователь является источником гармоник, которые увеличивают нагрузку на сеть, кабели и трансформатор.

Поэтому в реальных проектах ПЧ необходимо рассматривать не как отдельное устройство, а как элемент всей электрической системы. Это особенно важно, если вы планируете купить преобразователь частоты для промышленного применения, где надежность играет ключевую роль.

Компания UNISET, как официальный партнер Schneider Electric, учитывает эти факторы при подборе и внедрении решений, что позволяет избежать типовых ошибок и обеспечить стабильную работу оборудования.

Подробно о том, как частотные преобразователи влияют на сеть, трансформаторы, защиту и двигатель, мы разберем в отдельной статье.

FAQ: Частотные преобразователи Schneider Electric

Какой частотный преобразователь выбрать: ATV310, ATV320 или ATV630?

Выбор зависит не только от мощности двигателя, но и от условий эксплуатации. Для простых задач (насосы, вентиляторы) подойдет Schneider Electric ATV310. Универсальные промышленные задачи — это ATV320, ATV340, ATV610. Если речь идет о нестабильной сети, тяжелых условиях или критической инфраструктуре — лучше сразу рассматривать ATV630, ATV900.

________________________________________

Можно ли просто купить преобразователь частоты по мощности двигателя?

Нет. Это самая распространенная ошибка. Правильный подбор частотного преобразователя учитывает тип нагрузки, режим работы, перегрузочную способность, качество сети и даже длину кабеля до двигателя. Подбор «по кВт» часто приводит к перегреву и авариям.

________________________________________

Почему частотный преобразователь может работать нестабильно?

Основные причины:

• плохое качество электросети

• длинные кабельные линии

• отсутствие дросселей и фильтров

• неправильный выбор серии ПЧ

В большинстве случаев проблема не в оборудовании, а в неправильном подборе или внедрении.

________________________________________

Нужно ли ставить дополнительные фильтры и дроссели?

Да, во многих случаях это обязательно.

Например:

• при длинных кабелях → dU/dt или синусный фильтр

• при проблемах с сетью → сетевой дроссель

• при высоких гармониках → активные или пассивные фильтры

Без этого даже качественный частотный преобразователь может работать нестабильно.

________________________________________

Можно ли использовать один тип ПЧ для всех задач?

Нет. Частотные преобразователи подбираются под конкретную задачу. То, что работает в насосной станции, может не подойти для конвейера или компрессора.

________________________________________

Где купить преобразователь частоты Schneider Electric?

Рекомендуется работать с поставщиками, которые не просто продают оборудование, а выполняют инженерный подбор частотников.

Компания UNISET — официальный партнер Schneider Electric — предлагает:

• подбор частотного преобразователя под задачу

• помощь в проектировании

• рекомендации по защите и фильтрам

• техническое сопровождение

Это позволяет избежать типовых ошибок и получить стабильную работу системы.

________________________________________

Почему лучше не покупать ПЧ «вслепую»?

Потому что частотный преобразователь влияет не только на двигатель, но и на всю электрическую систему. Ошибки на этапе выбора приводят к:

• перегреву оборудования

• ложным срабатываниям защиты

• снижению ресурса двигателя

• дополнительным затратам

________________________________________

Сколько можно сэкономить с частотным преобразователем?

В насосах и вентиляции экономия может достигать 30–50%, но только при правильном подборе и настройке. Сам по себе ПЧ не гарантирует экономию — это инструмент, который нужно правильно применить.
