Защита Eaton xClear — автоматические выключатели, УЗО и дифавтоматы

Современные электросети в квартире, доме или на коммерческом объекте нуждаются в надежной защите. Именно поэтому автоматические выключатели, УЗО (устройства защитного отключения) и дифференциальные автоматические выключатели стали основными элементами любого электрощита.

Компания Eaton представила новую линейку средств защиты — Eaton xClear, которая сочетает в себе модульную автоматику, удобство монтажа и стабильную работу в реальных условиях.

Если вы планируете купить автоматический выключатель в Украине, подобрать УЗО или диффавтомат для квартиры, дома или коммерческого объекта, стоит учитывать не только цену, которую можно узнать в нашем интернет-магазине, но и ключевые характеристики.

Что входит в линейку Eaton xClear

Серия Eaton xClear охватывает все основные средства электрозащиты:

•    Автоматические выключатели

•    Устройства защитного отключения (УЗО)

•    Дифференциальные автоматические выключатели (дифавтоматы)

Это означает, что вы можете собрать полноценный электрощит в едином стандарте Eaton xClear — от вводного автоматического выключателя до защиты освещения.

Автоматические выключатели Eaton xClear CLM6

Основные технические характеристики:

•    Номинальное напряжение: переменный ток 230/400 В

•    Номинальный ток: 6–63 А

•    Номинальная частота: 50 Гц

•    Номинальная отключающая способность: 6 кА, в соответствии с IEC/EN 60898-1

•    Тип характеристики отключения: В, С

•    Номинальное напряжение изоляции: 440 В

•    Класс селективности: 3

•    Электрический ресурс: 10 000 коммутационных операций

•    Механический ресурс: 20 000 коммутационных операций

•    Подключение линейного напряжения: по выбору (снизу/сверху)

•    Высота устройства: 80 мм

•    Глубина устройства: 45 мм

•    Ширина устройства: 17,8 мм на один полюс (1MU)

•    Сечение соединительного кабеля: 1–25 мм²

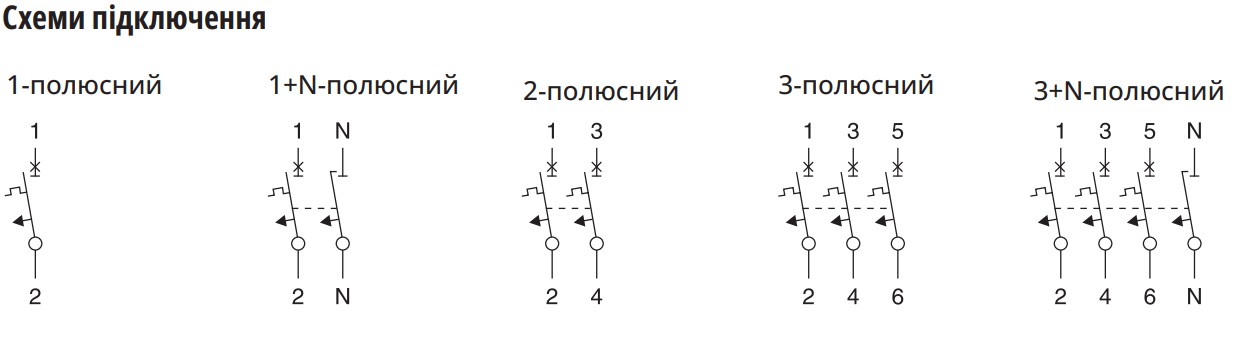

Схемы подключения автоматических выключателей xClear CLM6

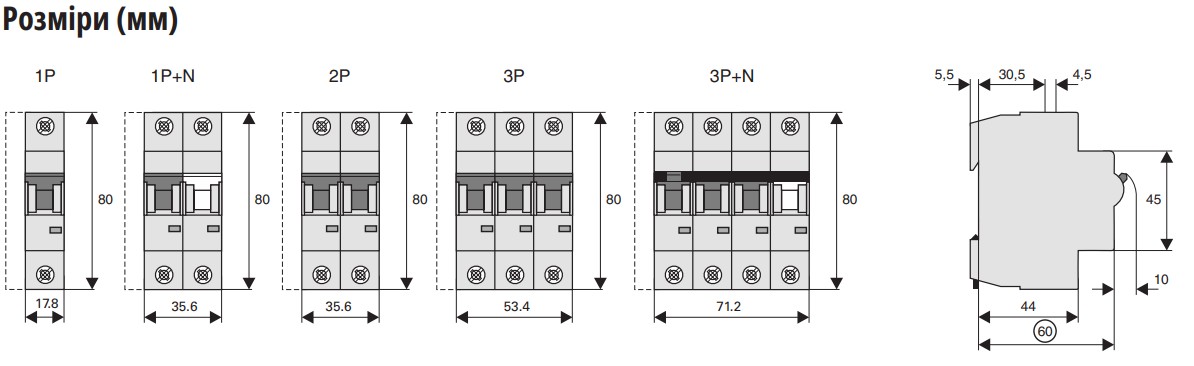

Габаритные размеры автоматических выключателей xClear CLM6

Характеристики срабатывания автоматических выключателей xClear CLM6

Автоматические выключатели Eaton xClear CLN4

Основные технические характеристики:

•    Номинальное напряжение: переменный ток 230 В

•    Номинальный ток: 6–40 А

•    Номинальная частота: 50 Гц

•    Номинальная отключающая способность: 4,5 кА, в соответствии с IEC/EN 60898-1

•    Тип характеристики отключения: В, С

•    Номинальное напряжение изоляции: 440 В

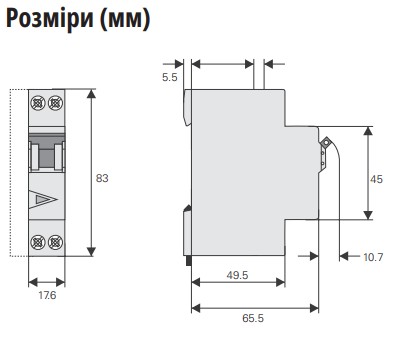

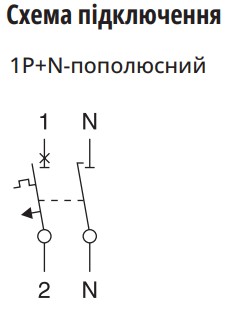

Схема подключения и габаритные размеры автоматических выключателей xClear CLN4

Характеристики срабатывания автоматических выключателей xClear CLN4

Наши клиенты чаще всего покупают:

•    Автоматический выключатель 16 А – для розеток

•    Автомат 10 А – для освещения

•    Автомат 25 А или 32 А – в качестве вводного автомата

Если вам нужно купить автомат 16 А или 25 А, важно учитывать не только цену, но и соответствие сечению кабеля.

Например:

•    автомат на 16 А – примерно до 3,5 кВт при 220 В

•    автоматический выключатель 25А – до 5,5 кВт при 220В

•    автоматический выключатель 32А – до 7 кВт при 220В

Именно поэтому запросы типа «какой автомат на 5 кВт» или «сколько выдерживает автомат 25 А» напрямую связаны с правильным подбором.

УЗО – устройства защитного отключения Eaton xClear

УЗО используются для защиты человека от поражения током.

Устройства защитного отключения Eaton xClear CLC6

Основные технические характеристики

•    Номинальное напряжение: 230/400 В, 50/60 Гц

•    Номинальный ток срабатывания: 30 мА, 300 мА

•    Номинальный ток: 25 А, 40 А, 63 А

•    Срабатывание: мгновенное

•    Тип: АС – защита от остаточного тока переменного тока; А – защита от специальных форм остаточного пульсирующего постоянного тока, которые не были сглажены

•    Номинальная устойчивость к короткому замыканию: 6 кА

•    Электрический ресурс: ≥4 000 операционных циклов

•    Механический ресурс: ≥10 000 рабочих циклов

•    Допустимое сечение проводника: 1,5–35 мм² монолитное; 2 × 16 мм² многожильное

•    Класс селективности: 3

•    Электрический ресурс: 8000 коммутационных операций

•    Механический ресурс: 20000 коммутационных операций

•    Высота устройства: 83 мм

•    Глубина устройства: 45 мм

•    Ширина устройства: 17,6 мм на один полюс (1MU)

•    Сечение соединительного кабеля: 1–16 мм²

Описание УЗО Eaton xClear CLC6:

•    Совместимо и подходит для стандартного соединения шин

•    Подключение шины — по выбору сверху или снизу

•    Индикатор положения контакта: красный — зеленый

•    Устройство работает независимо от положения установки

•    Отключение не зависит от напряжения в сети. Соответственно, УЗО подходит для «защиты от аварийного/остаточного тока».

•    Подключение к сети с любой стороны

•    4-полюсное устройство также можно использовать для 2- или 3-полюсного подключения

•    Кнопку теста «T» необходимо нажимать раз в 6 месяцев. Оператор системы должен быть проинформирован об этом. Интервал тестирования в 6 месяцев действителен для жилых помещений. Во всех остальных условиях (например, во влажной или запыленной среде) рекомендуется проводить тестирование чаще (например, ежемесячно).

•    Нажатие тестовой кнопки «T» преследует только одну цель — проверку работоспособности устройства защитного отключения (УЗО). Этот тест не измеряет сопротивление заземления (RE) и не проверяет исправность проводника защитного заземления; эти проверки должны проводиться отдельно.

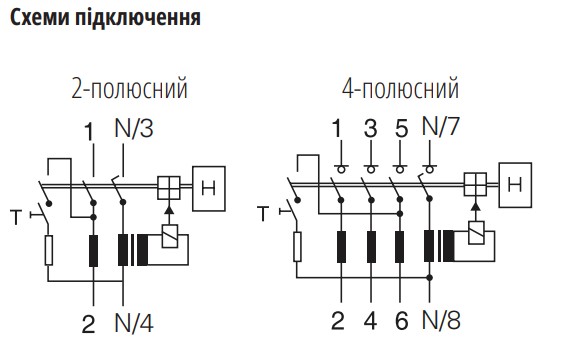

Схема подключения устройств защитного отключения Eaton xClear

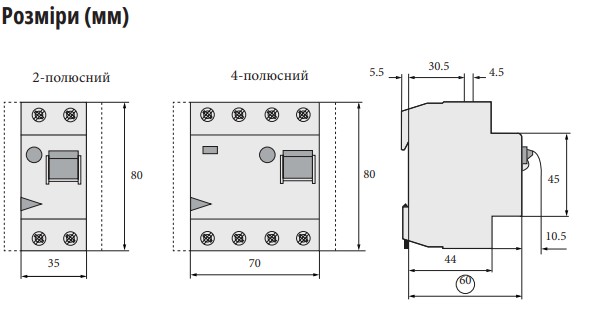

Габаритные размеры устройств защитного отключения Eaton xClear

Самые популярные запросы:

•    купить УЗО

•    цена УЗО

•    УЗО 30 мА

Такие устройства реагируют на утечку тока и отключают сеть даже в тех случаях, когда обычный автоматический выключатель не сработает.

Дифференциальные автоматические выключатели (дифавтоматы) Eaton xClear CLB6

Основные технические характеристики

•    Номинальное напряжение: 230/400 В

•    Номинальный ток: 6–40 А

•    Характеристика отключения: B, C

•    Номинальный ток срабатывания: 30 мА

•    Номинальная отключающая способность: 6 кА

•    Тип чувствительности: AC — защита от остаточного тока переменного тока; A — защита от специальных форм остаточного пульсирующего постоянного напряжения, которые не были сглажены

•    Электрический ресурс: 4000 рабочих циклов

•    Механический ресурс: 10 000 рабочих циклов

•    Допустимое сечение проводника: 1,5–35 мм² монолитный провод; 2 × 16 мм² многожильный провод

Описание дифференциальных автоматических выключателей (дифавтоматов) Eaton xClear CLB6:

•    Комбинированные устройства RCD/MCB

•    Отключение, независимое от напряжения сети

•    Совместим со стандартной шиной

•    Зажимы с двойной функцией (подъем/зажим) сверху и снизу

•    Подключение шины по выбору сверху или снизу

•    Свободное место на клемме, несмотря на установленную шину

•    Индикатор положения контакта: красный — зеленый

•    Нажатие тестовой клавиши «T» имеет только одну цель — проверку работоспособности устройства защитного отключения (RCD). Этот тест не измеряет сопротивление заземления (RE) и не проверяет исправность проводника защитного заземления, которые должны проверяться отдельно

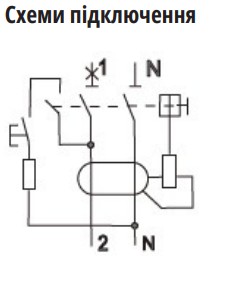

Схема подключения и габаритные размеры диффавтоматов Eaton xClear CLB6

Это позволяет быстро найти нужное решение без лишних сложностей.
